UML [Unified Modeling Language]

5 minute read

[ Unified Modeling Language ]

UML(Unified Modeling Language)은 SW 개발 과정에서 시스템의 구조와 기능을 시각화/문서화하기 위한 범용 모델링 언어이다. 대규모 프로젝트의 경우, 복잡한 설계들을 개발자와 개발자, 개발자와 클라이언트(기획자, QA, 디자이너)들이 의사소통을 하는 데 있어, 표준화된 방식을 제공한다. 이를 통해서, 프로젝트 진행을 원활하게 만들고, 시각화를 통해서 프로젝트를 빠르게 이해시키는 기능을 가지고 있다.

Relationships

의존 관계 (Dependency)

개념 : A클래스가 B클래스를 일시적으로 참조하는 상태, B클래스의 Method를 일시적으로 사용, 필요할 때 잠시 사용하는 관계 -> Decoupling에 매우 좋은 관계, 생명주기와 연관 X
- B클래스 매개변수, A클래스 함수 내부의 B클래스 지역변수 선언, B클래스 return 타입

class CreditCard {...}
class Receipt {...}
class PaymentService {
public:
	// 1. 매개변수로 참조 전달받아 사용
	void ProcessPayment(const CreditCard& card, int amount) const {
		card.pay(amount);
	}
	// 2. 내부 지역 변수로 생성
	void IssueReceipt() const {
		Receipt receipt;
		receipt.print();
	}
	// 3. 리턴 타입으로 반환
	Receipt CreateReceipt() const { return Receipt(); }
};

연관 관계 (Association)

개념 : A클래스와 B클래스가 서로 연관되어 있는 관계.
- A클래스의 멤버변수 B클래스 (+ 반대, 양방향)

class Driver {...}
class Car {
private:
	Driver* driver;
public:
	Car(Driver* driver = nullptr) : driver(driver) {}  //생성자로 관계 형성
}

집합 관계 (Aggregation)

개념 : A클래스(전체)가 여러 B클래스(부분) 객체들을 모아서 관리하는 관계.
특성 : 전체가 사라져도(해제) 부분은 사라지지 않고 독립적으로 존재함 (결합도가 낮은 관계)
- A클래스의 멤버변수로 B클래스를 가지지만, 생성자 초기화를 통해 외부에서 생성된 B클래스 객체를 받아와, 멤버변수를 초기화 하는 경우. (A클래스가 해제되어도 B클래스는 영향X)

class Student {...}
class School {
private:
	vector<shared_ptr<Student>> students;
public:
	School(vector<shared_ptr<Student>>& studentslist) : students(studentslist) {}
}

합성 관계 (Composition)

개념 : A클래스(전체)가 여러 B클래스(부분) 객체들을 모아서 관리하는 관계.
특성 : 전체와 부분이 강한 결합으로 이뤄짐. 전체가 사라지면 부분도 사라지는 특성(집합 관계와 반대).
- A클래스의 멤버변수로 B클래스를 가지는데, A의 생명주기에 B의 생명주기가 종속되는 관계. (A클래스가 해제되면 멤버변수 B클래스도 영향(해제).)

class CPU {...}
class Computer {
private:
	std::unique_ptr<CPU> cpu;
public:
	Computer() : cpu(std::make_unique<CPU>()) { }
	~Computer() { };
}

int main() {
	Computer* pc = new Computer();
	// Computer 객체가 만들어지면서 멤버 변수 cpu도 생성자에 의해 동적할당
	delete pc;
	// Computer 객체가 소멸되면서 멤버 변수 cpu도 소멸자 호출
}

일반화 관계 (Generalization)

개념 : 부모와 자식 관계, 즉 상속 관계(Is-A 관계)를 표현하는 관계이다.

class Animal {
public:
	virtual void Move() {}
	virtual void Sound() = 0;
}
class Gibra : public Animal { ... }   // Gibra is Animal
class Rabbit : public Animal { ... }  // Rabbit is Animal

실체화 관계 (Realization)

개념 : interface 클래스와 interface를 구현하는 클래스와의 관계.
특성 : interface 클래스에 정의된 메서드(순수 가상 함수)를 상속받는 클래스가 반드시 interface 클래스의 메서드를 구현해야 한다.

class Attackable {
public:
	virtual void Attack() = 0;
}
class Sword : public Attackable {
public:
	virtual void Attack() { ... }  // Attackable 메서드 구현
}
class Rifle : public Attackable {
public:
	virtual void Attack() { ... }  // Attackable 메서드 구현
}

<집합 관계>와 <연관 관계> 모호성 : <연관 관계>는 두 클래스가 서로 대등한 관계, <집합 관계>는 두 클래스 중에서 전체와 부분 관계로 나뉜다. ex. Car / Person [연관 관계], Car / Wheel [집합 관계] 하지만, <집합 관계>는 <연관 관계>랑 코드 차이도 없고, 전체랑 부분을 나누는 것도 큰 의미를 가지지 않는 이상, <연관 관계>로 대체가 가능하다. 위에서 Car / Wheel을 집합 관계로 설명했지만, 당연히 연관 관계로 나타낼 수 있고, “Wheel은 반드시 Car의 필수 부품이어야 해.”같은 명확한 규칙 없으면 연관 관계로 통일하는게 생각하기 편하다고 한다.

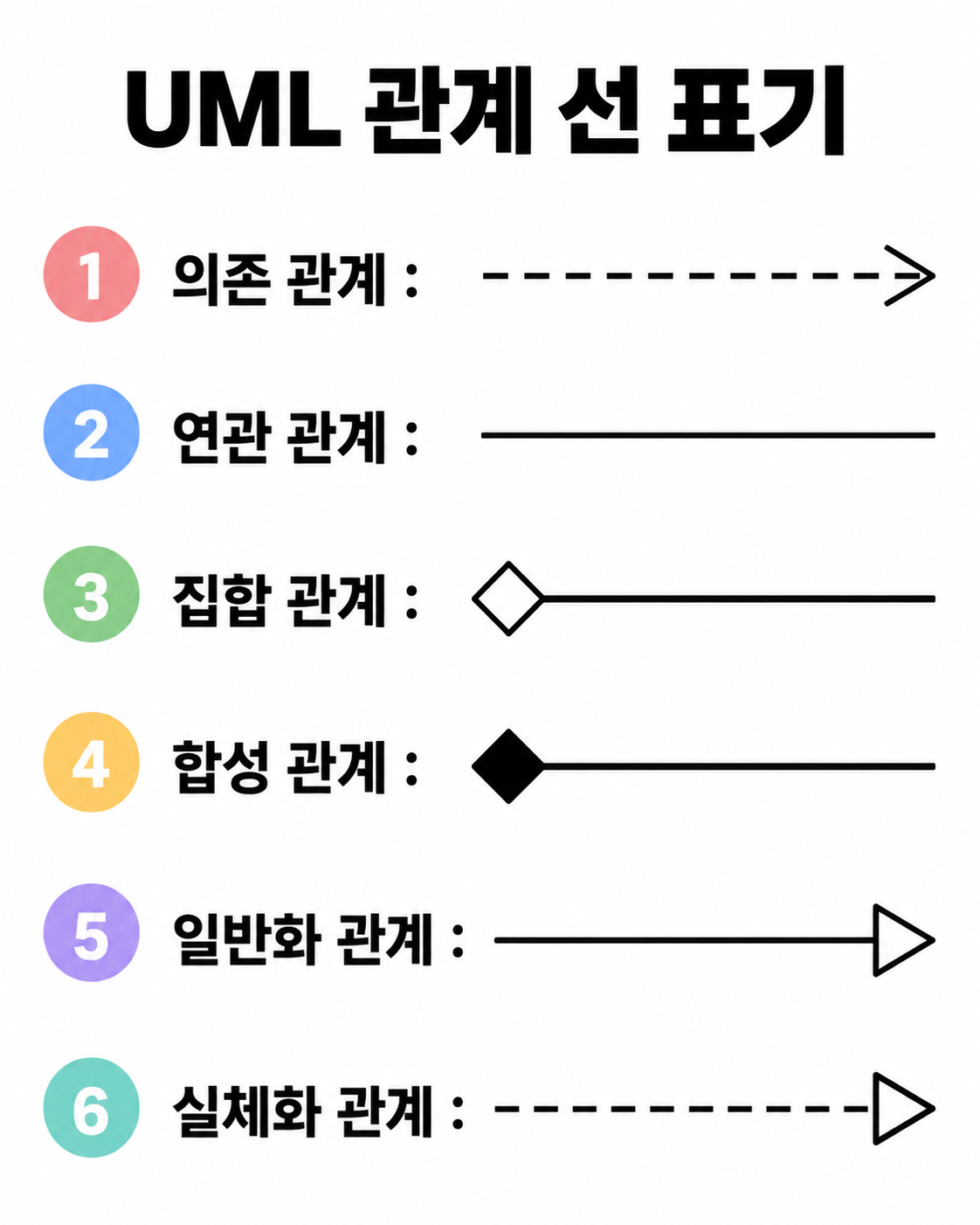

관계 표현 방법 : UML에서는 각 관계를 ‘선’으로 표현하는데 각각 다른 선을 사용한다. 조금 헷갈리지만, 구분법은 다음과 같다.
※ 출처 - AI 생성형 이미지
또한 방향이 중요한데, 일반화/실체화 경우 { 자식 –> 부모 }, 의존/연관은 { A –> B }, 합성/집합은 { 전체 ◇── 일부 }로 표현할 수 있다.

Diagram

클래스 다이어그램 (Class Diagram)

개념 : 클래스의 내부 구성요소들(변수, 함수)과 클래스 간의 관계들을 보여주는 다이어그램.
사례 : 아무래도 복잡한 게임 개발에서는 클래스들의 관계 구조화/시각화에 더하여 가시성이 주 목적일 것 같고 , 더 나아가 디자인패턴에서 구조를 나타내는데 잘 쓰인다.

※ 출처 - AI 생성형 이미지

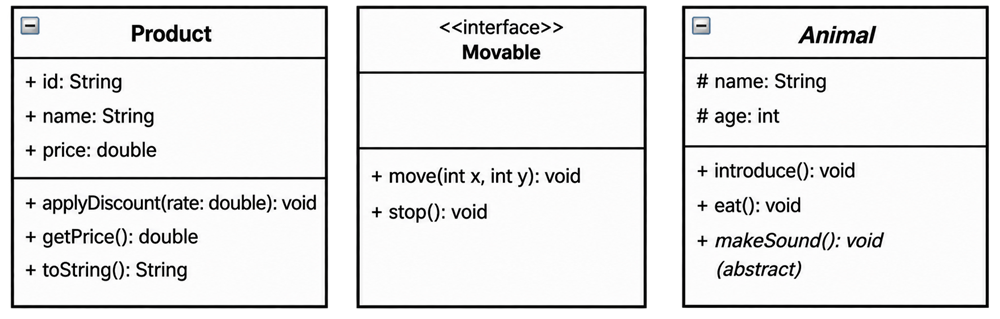

속성 표현 : 맨 왼쪽 Product 노드를 보면, 다음과 같이 나타낼 수 있다.

class Product {
// + : public, - : private, # : protected로 나타낼 수 있다.
// 메서드는 [함수명(매개변수) : 리턴타입] 으로 나타낼 수 있고,
// 변수는 [변수명 : 변수타입] 으로 나타낼 수 있다.
public:
	void applyDiscount(double rate);
	double getPrice();
	String toString();

public:
	String id;
	String name;
	double price;
}

두 번째 노드같이, interface, abstract 클래스는 <<interface>>, <<abstract>> 로 클래스명 위에 두어 표시한다. (세 번째 노드는 abstract 클래스의 또 다른 표현방식)

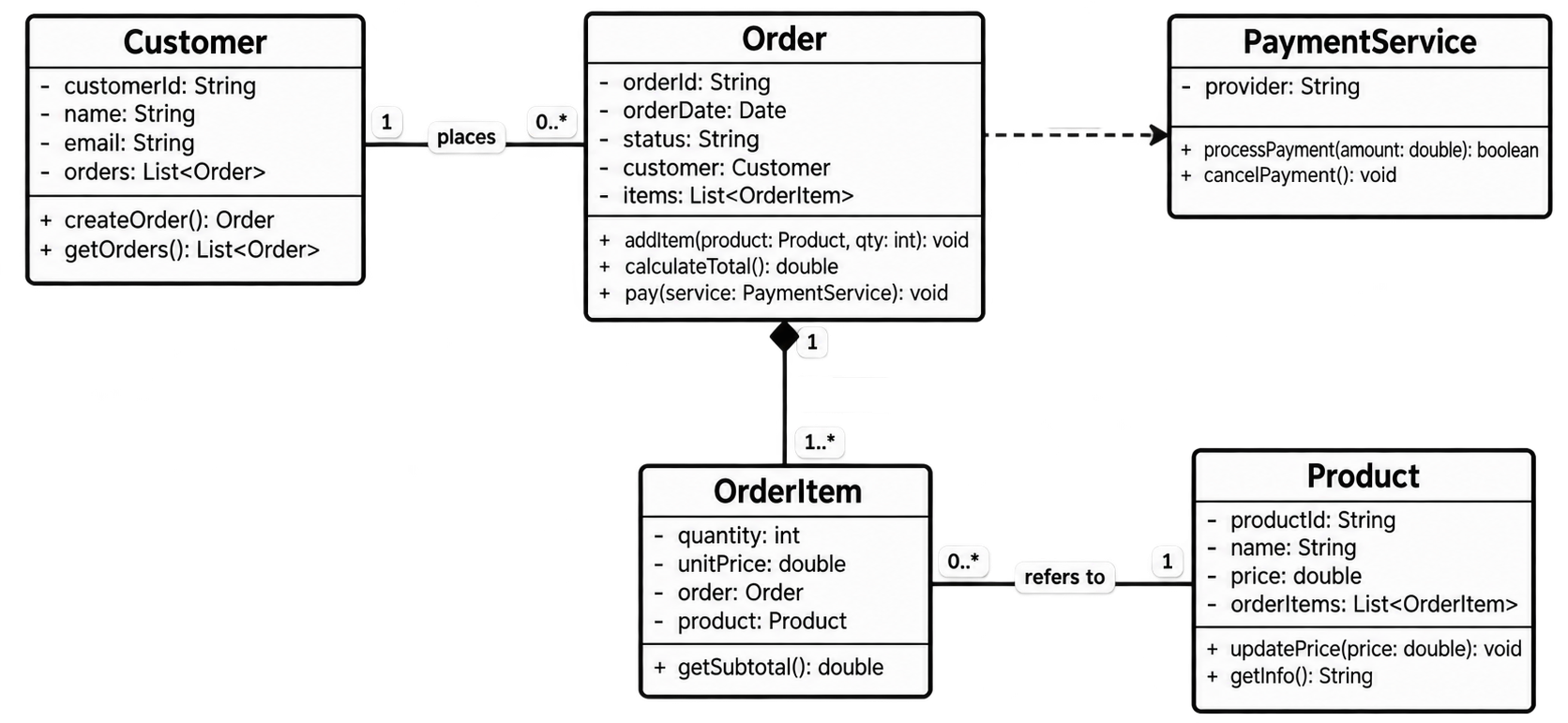

관계 표현 : 위 에서 다뤘던 #Relationships 의 관계 선으로 표현한 클래스 다이어그램을 다음과 같이 예시로 만들어 보았다.

※ 출처 - AI 생성형 이미지

해석 :
- Customer - Order 연관 관계 : 1명의 고객이 여러 주문을 넣는 관계 (고객A -> @주문1, @주문2) (고객B -> @주문3)
- Order - OrderItem 합성 관계 : 1개의 주문에는 1개 이상의 주문 정보가 존재하여 종속적인 관계 (@주문1 -> {마우스, 2개, $3}, {키보드, 1개, $2}…)
- Order - PaymentService 의존 관계 : 일시적으로 PaymentService를 매개변수로 받아 processPayment 메서드를 실행시킨다. (@주문1 -> 카카오페이)
- OrderItem - Product 연관 관계 : Product가 하나에는 0개 이상의 OrderItem이 연결되어 있어야 하고, 반복적으로 참조가 가능한 관계. (H마우스를 @주문1 항목, @주문3 항목에서 요구)

시퀀스 다이어그램 (Sequence Diagram)

개념 : “시퀀스” 말 그대로 순서대로 관계를 나타내는 다이어그램. 조금 더 자세하게는 시간이 진행되면서 객체들이 순서대로 상호작용하는 흐름을 표현하는 다이어그램이다.

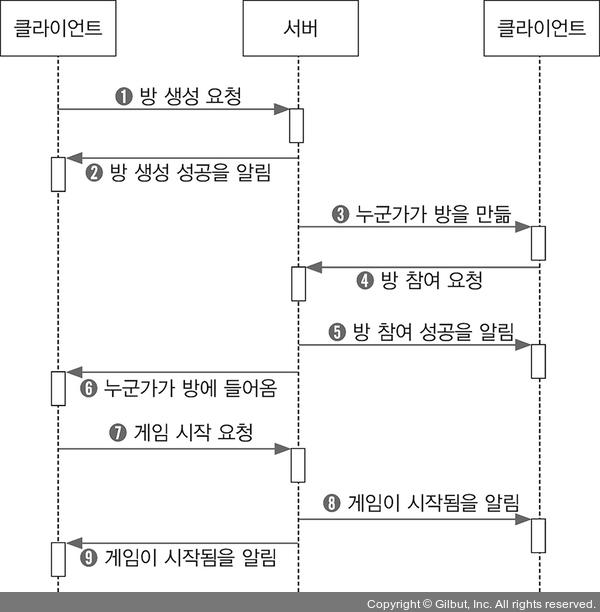

사례 : 서버에 패킷을 주고 받는데 순서가 필요하고, 스레드 프로그래밍에서 임계 영역을 해결하기 위해서 사용된다. 게임 서버를 예시로 시퀀스가 어떻게 진행되는지 나타내는 다이어그램이 아래와 같다.

Diagram2|361

※ 출처 - https://thebook.io/006884/0321/

관계 표현 : 시퀀스 다이어그램은 위->아래 순으로 진행이 된다. 사진처럼 ① 방 생성 요청 -> ② 방 생성 성공을 알림 -> ③ … -> ④ … 순서로 이어지는데, 위에서 아래로 흘러가는 것을 볼 수 있다. 클라나 서버에서 밑으로 점선이 내려오는데, 이 점선을 객체의 Lifeline(생명선), 점선 중간에 직사각형 막대가 있는데, 이 막대가 작업을 처리하고 있는 구간으로 ‘활성화’되어 있다고 표현한다.
메세지 : 객체끼리 상호작용하는 방법은 ‘메시지’를 사용한다. 위 그림에서 가로 화살표들은 전부 메시지다. ‘요청’, ‘응답’으로 나눌 수 있는데, 클라이언트가 서버에 보내는 메시지는 ‘요청’, 서버가 클라이언트에 보내는 메시지는 ‘응답’이다. 그런 메세지도 유형과 ‘선’표현 법이 있는데 이건 표로 정리했다.

메세지 유형	메세지 내용	메세지 표현
동기 메세지	요청 메세지를 보낸 다음 응답 메세지가 올 때까지 대기	실선 + 채운 화살표 : A ㅡ▶ B
비동기 메세지	요청 메세지만 보내고, 응답 메세지를 대기하지 않음.	실선 + 열린 화살표 : A → B
자체 메세지	자기 자신에게 보내는 메시지.	실선 + 채운 화살표 : A ㅡ▶ A
반환 메세지	요청에 대해 메시지를 반환. (동기 메세지의 응답 메세지)	점선 + 열린 화살표 : B ---> A
